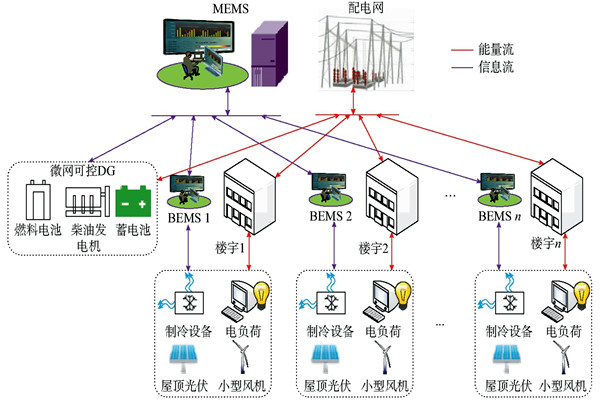

智能樓宇自控系統的微網系統示意圖如圖所示，包括多個智能樓宇、微網可控DG、儲能系統以及通信鏈路。其中，每個樓宇自控系統包括制冷設備、常規用電設備以及屋頂光伏系統。智能樓宇自控系統各單元功能介紹如下。

BEMS:每個智能樓宇的BEMS根據設定的預測時域和控制時域，在每個控制時域通過通信鏈路從氣象站獲取預測時域內的光照強度及室外溫度的預測數據。同時BEMS通過智能樓宇設置的傳感器獲取當前智能樓宇室內溫度、不可控負荷、屋頂光伏的運行數據及運行信息。經過仿真預測及數據預處理，通過通信鏈路將計算結果上傳到MEMS。

MEMS:收集各個BEMS上傳的預測結果，根據預先設定的調度目標以及電價信息進行優化計算，隨后將優化計算后的用電曲線下發到各個BEMS，每個智能樓宇則執行相應指令。

為了高效執行多時間尺度優化調度算法，智能樓宇自控系統的設計應用了MEMS和BEMS互動的雙層調度框架。

上層調度:MEMS根據預測信息、微網系統及智能樓宇的運行信息以及不同調度階段的目標函數，得到當前調度時段內各個智能樓宇的制冷負荷以及各個可控DG的調度指令，并下發到各個智能樓宇BEMS及DG的控制中心，執行相關調度計劃。

下層管理:各個BEMS一方面接收MEMS下發的調度指令，并對樓宇制冷機做調控;另一方面采集智能樓宇用戶的舒適度需求以及制冷機的運行約束，并將相關信息上傳至MEMS。各個可控DG控制器一方面接收MEMS下發的調度指令對DG進行調控，另一方面將各個DG的運行參數及相關約束上傳至MEMS。

以上內容便是三水智能化工程有限公司為大家介紹的智能樓宇自控系統的微網系統模型，大家可以圖文結合簡單了解一下。
